CADdoctor

Moldex3D CADdoctor는 Moldex3D와 Elysium이 공동개발한 소프트웨어입니다. 다양한 CAD 양식의 파일을 지원하고 있으며 인터액티브 인터페이스를 통해 형상 복구, 형상 단순화/검증 및 형상 품질 검증 등 기능을 제공합니다. 사용자는 BLM의 생성 과정에서 이 툴을 이용해서 자동 검사를 마치고 품질이 낮은 형상을 복구할 수 있습니다. Moldex3D CADdoctor는 메쉬의 품질을 향상하여 나아가 분석의 정확도를 높이는 데 도움을 줍니다.

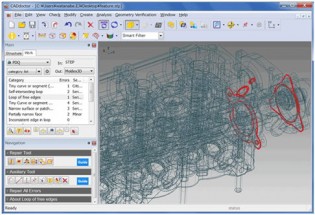

CADdoctor-01

장점

  • Designer (BLM Mode)에 적용되어 손쉽게 메쉬를 복구할 수 있습니다.
  • 형상 모델 표면에 생긴 파손 부분과 변형된 부분을 자동 복구합니다.
  • BLM의 품질을 향상함으로써 분석 결과의 정확도를 향상합니다.
  • 다양한 CAD 양식의 파일을 지원합니다.
  • 가장 직관적이고 배우기 쉬운 사용자 인터페이스를 제공합니다.

형상 복구

  • 문제된 메쉬에 대해 자동 검사
  • 품질이 낮은 메쉬 자동 복구

CADdoctor_Fix open area (extend neighboring faces)

파열된 부분을 복구함(인근 곡면 연장)

CADdoctor_Unify partially-separated geometry

분리된 부분의 형상을 합병함



형상 단순화

  • 미세한 특징을 자동 제거(필릿, 리브, 보스, 구멍과 스텝 등 포함)

CADdoctor_DetectRemove Holes

빈틈 검사/제거

CADdoctor_Merge Faces

곡면 합병



다양한 CAD 양식의 파일 지원

  • 기본: STL, IGES, STEP
  • 추가 옵션: Parasolid, JT, NX(UG), Creo (Pro/E), CATIA V5
