Shell Mesh는 시뮬레이션에서 다양한 이점을 제공하며, 특히 박형 부품 분석에 매우 적합한 메쉬 유형입니다. 계산 시간과 자원 소모를 크게 줄일 수 있어, 설계 초기 단계에서 빠르게 검증을 수행할 수 있으며, 보다 효율적인 제품 개발을 가능하게 합니다. 이러한 Shell Mesh 모델링 요구를 충족시키기 위해, Moldex3D Studio 2025에서는 여러 신규 기능을 도입하였습니다. 예를 들어, T Stitch 기능은 매칭되지 않는 메쉬 포인트를 신속하게 연결하여 정밀하고 효율적인 메쉬 통합을 지원합니다. 또한 Property 기능은 Shell Mesh 생성을 더욱 유연하고 편리하게 만들어, 설계 변경과 전처리 과정에서의 작업 효율을 높이고, 사용자에게 상당한 모델링 시간 절감을 제공합니다.
이번 버전에서는 특히 Shell Mesh 모델링을 위한 전용 기능인 Melt Channel이 새롭게 추가되었습니다. Melt Channel은 유동 채널을 시뮬레이션하기 위해 사용되는 속성 곡선으로, 용융수지의 유동 성능을 향상시키는 데 도움을 줍니다. 수지가 Melt Channel 영역으로 유입되면 유동성이 현저히 개선되어, 수지 유동선(melt front)의 거동을 보다 정확하게 예측할 수 있습니다. 이 기능은 유동 채널 설계 과정을 간소화하는 동시에, Shell Mesh의 해석 적용성과 효율성을 더욱 강화합니다.
다음은 Melt Channel을 적용한 Shell Mesh 모델링의 단계별 절차 및 유용한 팁을 정리한 내용입니다.
Step-by-step
사용 제한 사항
- Melt Channel은 Shell Mesh에서만 지원됩니다.
- Melt Channel 곡선의 양 끝점은 반드시 메쉬 포인트에 위치해야 합니다. (Extract Mesh Edge 기능 사용 권장)
전처리 단계

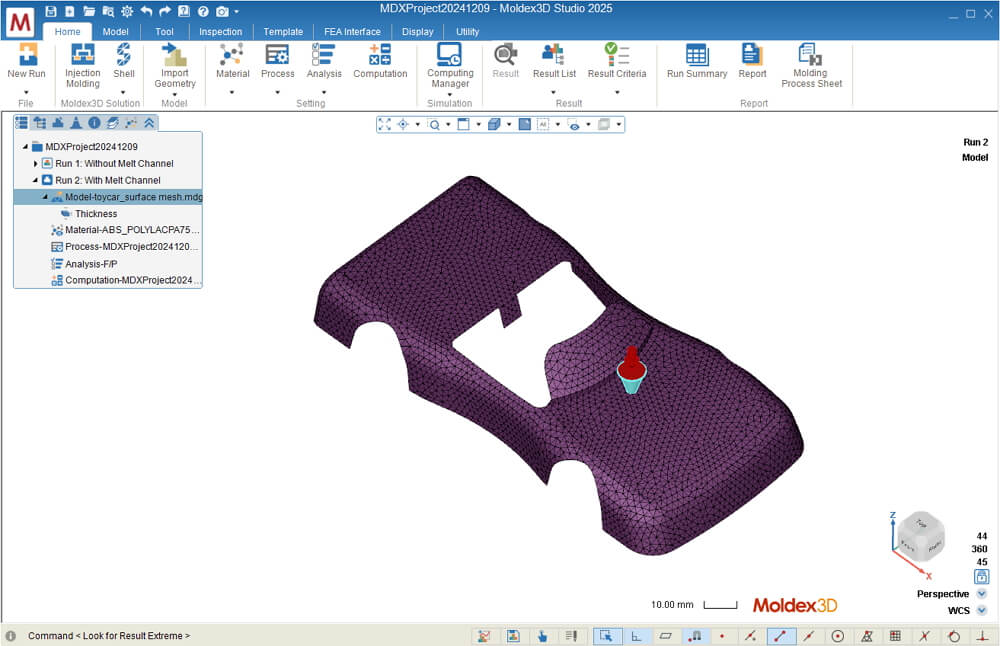

Step 1: Moldex3D Studio에서 Shell Mesh 프로젝트를 엽니다.
- Run 1: 두께 1mm의 균일한 형상 모델, Melt Channel 미사용
- Run 2: Run 1을 복제한 후, Melt Channel 설정 전 상태

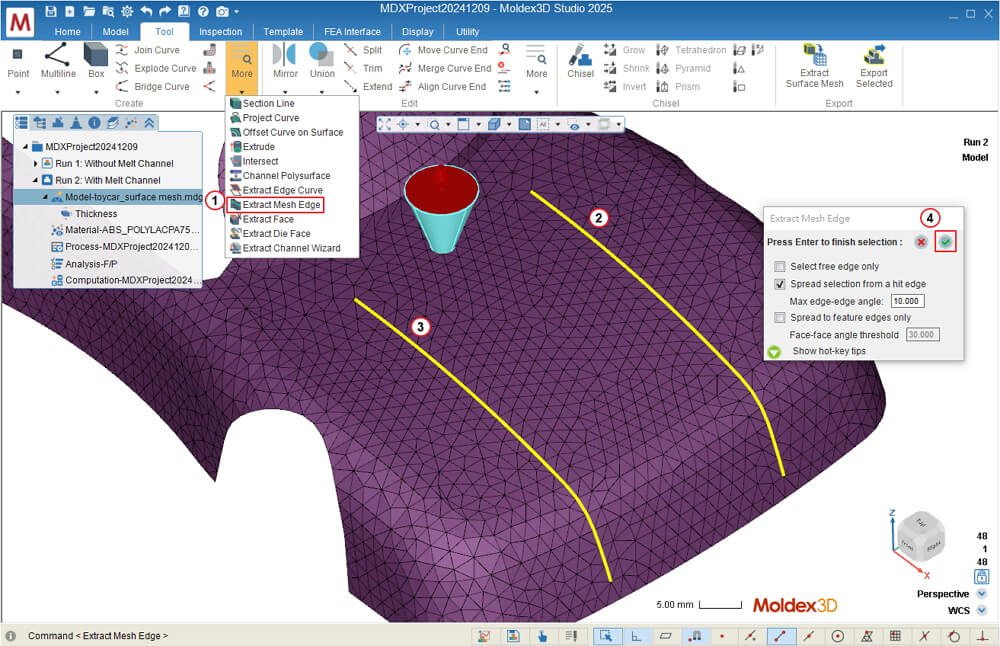

Step 2: Run 2에서 Tools 탭 > Extract Mesh Edge를 선택합니다. Melt Channel을 생성할 두 개의 메쉬 엣지를 선택한 후,
버튼을 눌러 곡선을 생성합니다.
Note 1: 본 예시에서는 추출된 메쉬 엣지가 형상 특징선(feature line) 위치와 일치합니다. 모델에 특징선이 없는 경우, Divide Face 기능을 사용해 특징선을 생성한 후 메쉬를 생성할 수 있습니다.
Note 2: Extract Mesh Edge 를 사용하지 않는 경우, 사용자 스스로 곡선의 양 끝점을 메쉬에 수동으로 연결해야 합니다.

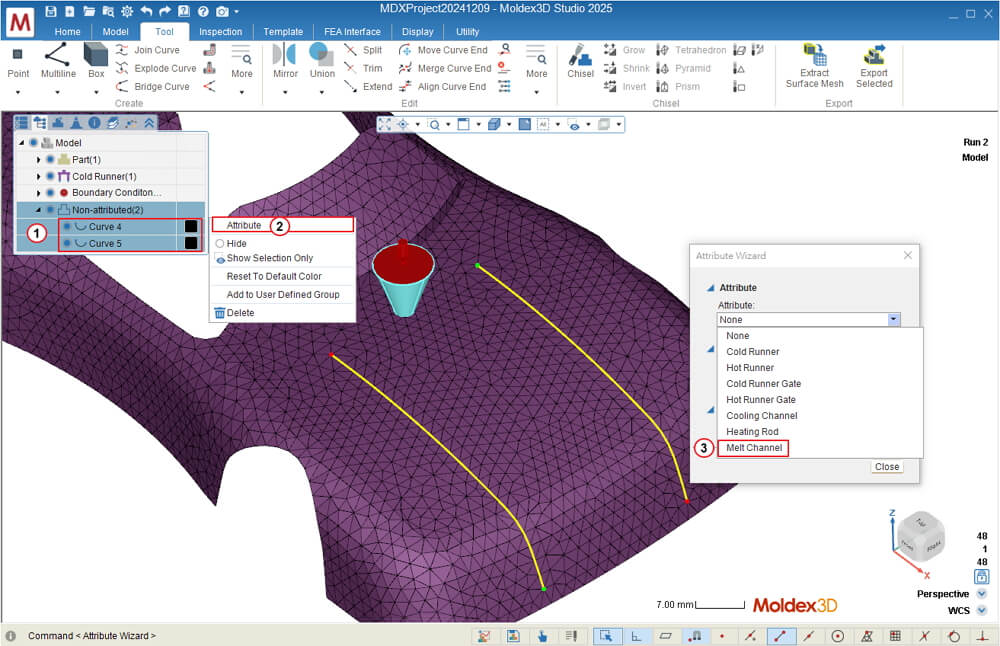

Step 3: 모델 트리에서 생성된 두 곡선을 선택 > 우클릭 > Attribute 설정을 통해 Melt Channel로 지정합니다.

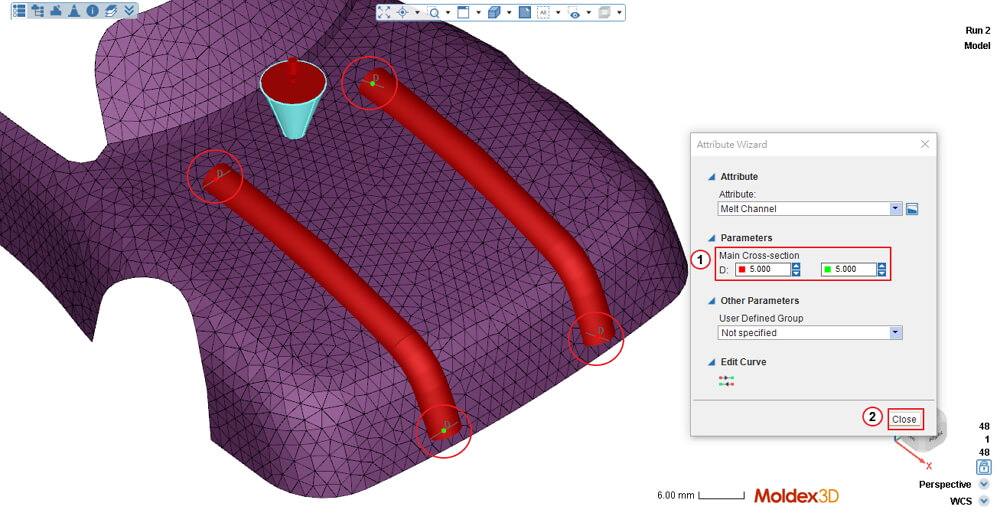

Step 4: 각 Melt Channel의 양 끝 직경을 5 mm로 설정합니다. 설정 완료 후 Close 클릭.

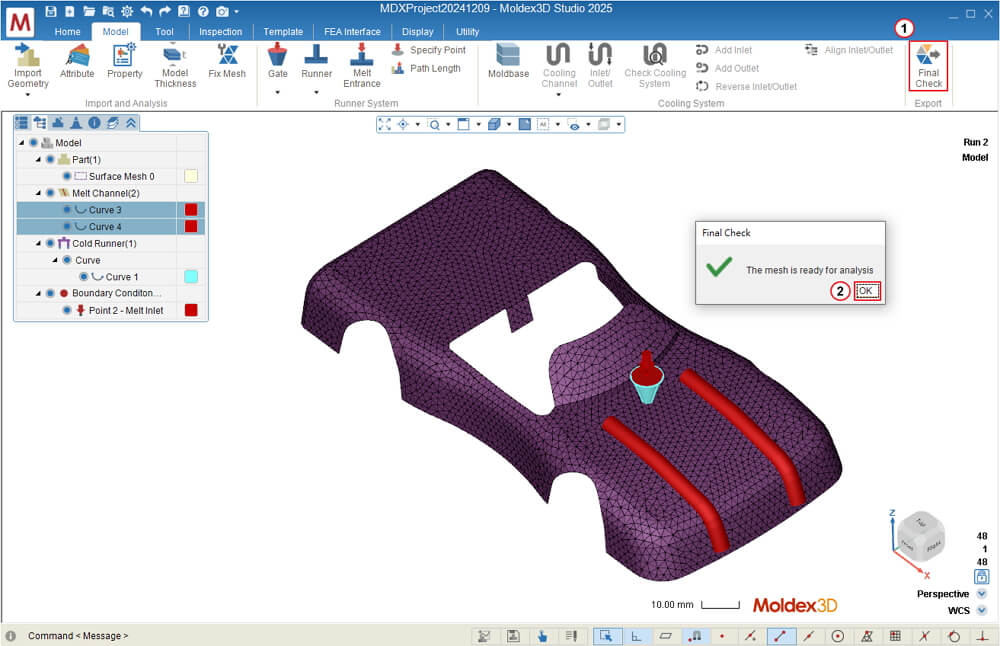

Step 5: Final Check를 실행하고, OK 버튼을 눌러 전처리를 마칩니다.
해석 설정
Material 선택, 공정 조건 설정 등 해석 조건을 완료한 뒤, Analysis Sequence에서 Filling & Packing – F/P를 선택하고 해석을 실행합니다.
결과

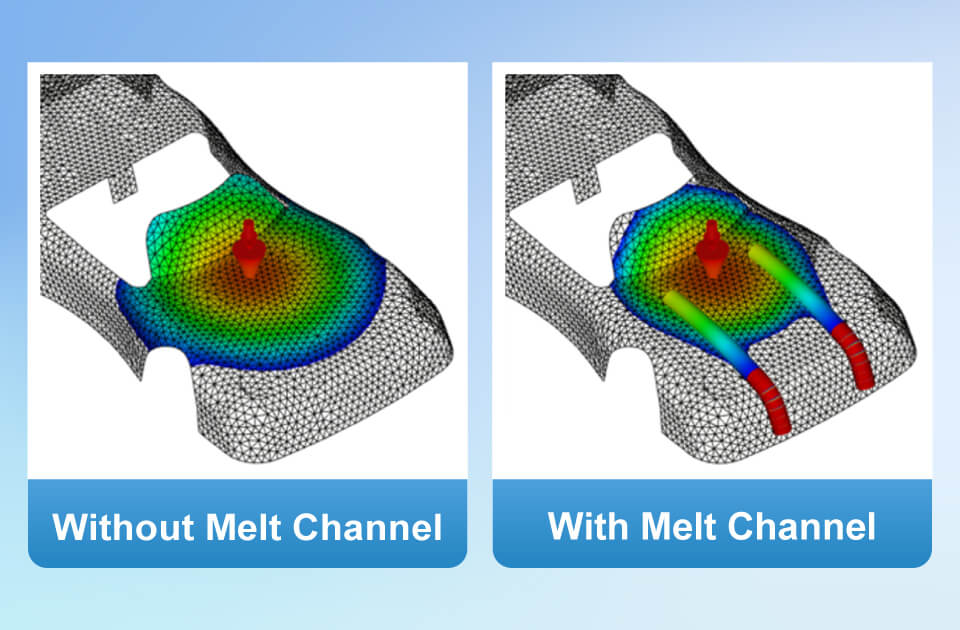

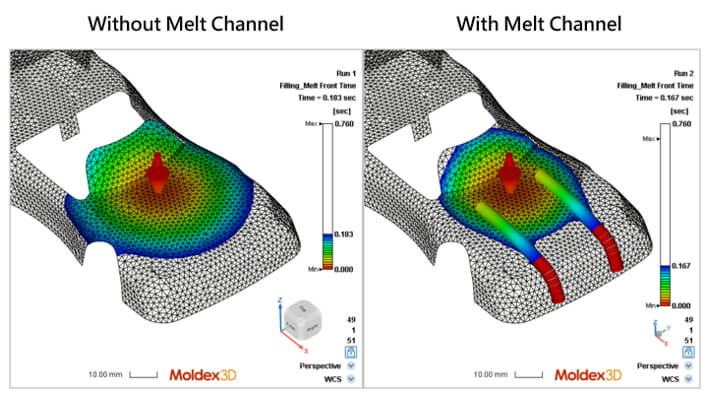

아래 이미지는 두께 1mm의 균일한 모델에서 Melt Channel이 수지 유동선(melt front)에 미치는 영향을 보여줍니다.
- Run 1: Melt Channel 미사용
- Run 2: 양 측면에 직경 5 mm의 Melt Channel 적용
결과적으로, Melt Channel이 적용된 경우 수지의 유동성이 뚜렷하게 향상되며, 수지 유동선이 Melt Channel 영역을 더 빠르게 통과함을 확인할 수 있습니다.
